Pilėnų klinika
PROJEKTASTechniniai parametrai, į kuriuos būtina atsižvelgti projektuojant
Projektuojant medicinos ir sveikatinimo įstaigas, apšvietimo sprendimai turi garantuoti diagnostikos tikslumą, pacientų gijimo komfortą, personalo koncentraciją bei aukštą higienos ir saugos lygį. Pagrindiniai fotometriniai ir techniniai dydžiai apima:
Spalvinė temperatūra (K): Apžiūros kabinetuose ir operacinėse taikoma neutrali balta šviesa (4000K–5000K), leidžianti lengviau susikaupti ir įvertinti spalvinius pokyčius. Palatose bei sveikatingumo zonose pereinama prie šiltos 2700K–3000K šviesos.
Spalvų atkūrimo indeksas (CRI / Ra ir R9): Operacinėse, apžiūrų bei diagnostikos kabinetuose, kur būtina tiksliai įvertinti odos, kraujo ar audinių būklę, privaloma taikyti CRI ≥ 90 ir aukštą raudonos spalvos indeksą R9 ≥ 50. Palatose ir bendrose erdvėse naudojamas CRI ≥ 80.
Apsaugos klasė (IP) ir higiena: Operacinėse, procedūriniuose ir sterilizacinėse naudojami ne žemesnės kaip IP54/IP65 apsaugos klasės sandarūs, dezinfekcinėms medžiagoms atsparūs šviestuvai be dulkes kaupiančių briaunų. Priėmimuose bei palatose pakanka IP20–IP40.
Vertikalioji ir horizontalioji apšvieta (lx): Svarbi horizontalioji apšvieta ant apžiūros stalų ir pacientų lovų, ir vertikalioji – ant diagnostinės įrangos, dokumentų bei pacientų veidų.
Akinimo rodiklis (UGR): Kadangi palatose ir procedūriniuose pacientai dažnai guli ant nugaros, būtina griežta akinimo kontrolė UGR ≤ 16–19, naudojant netiesioginį apšvietimą arba šviestuvus su mikroprizmatiniais sklaidytuvais.
Specifiniai apšvietimo reikalavimai pagal patalpų paskirtį
Kiekviena medicinos įstaigos zona reikalauja griežtai apibrėžto apšvietimo scenarijaus pagal LST EN 12464-1 (dalis: Medicinos įstaigos) bei higienos normų reikalavimus.
Operacinės ir intensyviosios terapijos blokai
Skaičiavimai atliekami operacinio stalo paviršiuje (h = 0,90–1,10 m nuo grindų) ir vertikaliose operacinės erdvės plokštumose. Bendrasis patalpos apšvietimas siekia 1000 lx (U0 ≥ 0,70, 4000K–5000K, CRI ≥ 90, UGR ≤ 19), o chirurginės erdvės apšvieta operaciniais šviestuvais siekia 10 000–100 000 lx.
Gydytojų apžiūros ir procedūriniai kabinetai
Skaičiavimai atliekami apžiūros stalo ar gulto aukštyje (h = 0,80–0,85 m nuo grindų). Bendram kabineto apšvietimui reikalaujama 500 lx, o paciento apžiūros zonoje – 1000 lx (U0 ≥ 0,70, 4000K, CRI ≥ 90, UGR ≤ 16).
Pacientų palatos
Skaičiavimai atliekami lovos aukštyje (h = 0,75 m) ir grindų lygyje (h = 0,00 m). Bendram fonui užtikrinama 100–150 lx apšvieta, paciento skaitymo zonoje – 300 lx (U0 ≥ 0,60, 2700K–3000K, CRI ≥ 80), o nakties metu – 5–10 lx saugi navigacinė šviesa grindų lygyje.

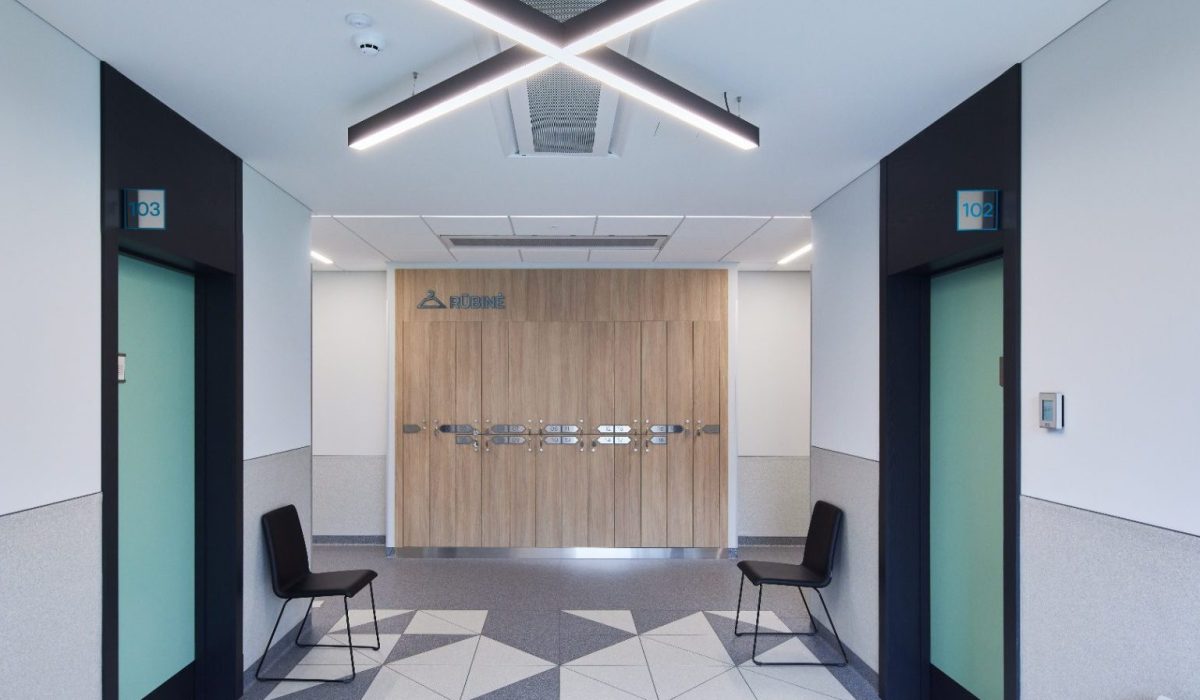

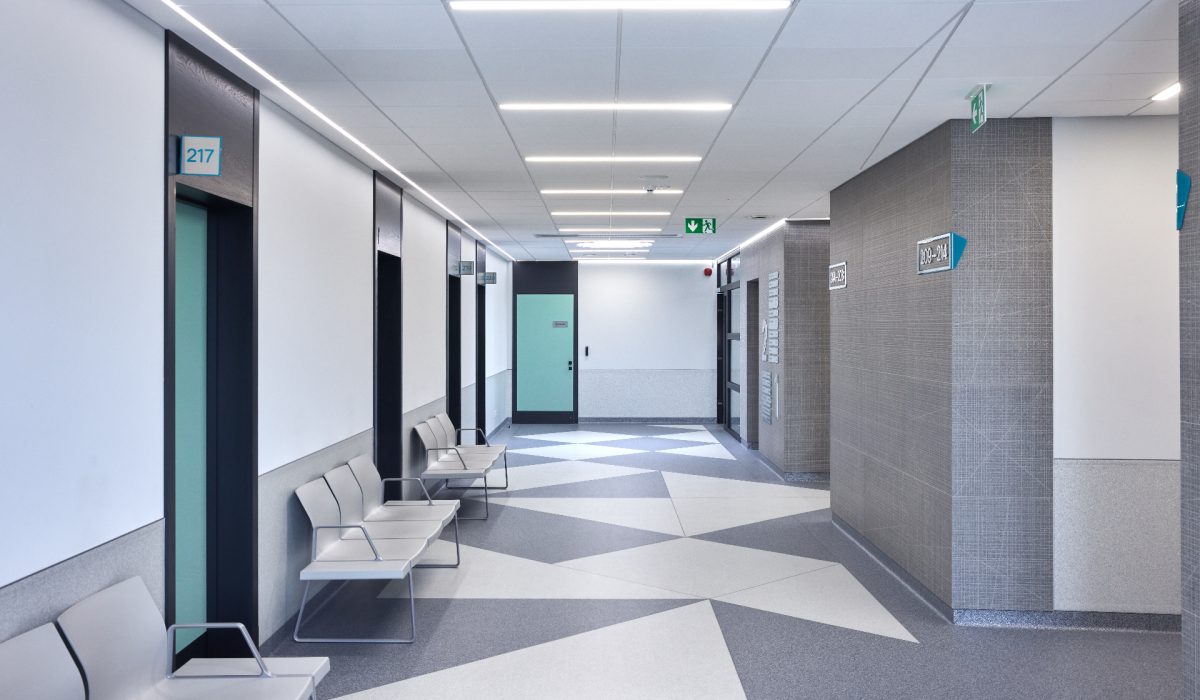

Registratūra, laukiamieji ir koridoriai
Skaičiavimai atliekami registratūros stalviršio aukštyje (h = 1,10 m) ir grindų lygyje (h = 0,00 m). Registratūroje reikalaujama 500 lx apšvieta (UGR ≤ 19), laukiamuosiuose – 200 lx (3000K–4000K), o koridoriuose – 100–200 lx (U0 ≥ 0,40).
Sveikatingumo ir reabilitacijos zonos
Skaičiavimai atliekami mankštos ar masažo gultų aukštyje (h = 0,50–0,80 m nuo grindų). Mankštos salėse užtikrinama 300 lx apšvieta, o relaksacijos bei masažo kabinetuose – 100–150 lx pritemdoma šilta šviesa (2700K, UGR ≤ 16).
Projektavimo procesas su DIALux arba DIALux evo 13
Klinikų ir sveikatingumo centrų apšvietimas projektuojamas naudojant kompiuterinį 3D modeliavimą, leidžiantį tiksliai suvaldyti šviesos tolygumą, akinimo ribas ir atitiktį higienos standartams.
Projektavimo eiga programoje:
Vertikalių ir horizontalių skaičiavimo tinklelių sudarymas: Programa apskaičiuoja apšvietą ant apžiūros stalų (h = 0,85 m), lovų (h = 0,75 m) bei grindų (h = 0,00 m). Taip pat tikrinamas UGR indeksas paciento gulinčioje padėtyje.
Optimizavimas ir ataskaitos generavimas: Sugeneruojama galutinė techninė ataskaita.
Erdvės ir medicinos įrangos geometrijos įkėlimas: Į programą įkeliami architektūriniai DWG/IFC brėžiniai. Sukuriamas realus 3D modelis su apžiūros stalais, baldais bei medicinine įranga, įvertinant sienų ir grindų atspindžio koeficientus.
Fotometrinių duomenų (.ies / .ldt) taikymas: Parenkami sertifikuoti medicininiai šviestuvai su IP54/IP65 apsauga, mikroprizmatine optika bei asimetriniu šviesos paskirstymu.
D.U.K
Pagal LST EN 12464-1 standartą, bendram kabineto apšvietimui reikalaujama 500 lx, o pačioje paciento apžiūros zonoje – 1000 lx, skaičiuojant apžiūros stalo ar gulto aukštyje (h = 0,85 m nuo grindų), su CRI ≥ 90 ir UGR ≤ 16.
HCL technologija dienos eigoje automatiškai keičia šviesos spektrą ir intensyvumą pagal natūralų saulės ciklą. Ryte tiekiama melsva, žadinanti šviesa (4000K), skatinanti melatonino slopinimą ir organizmo aktyvumą, o vakare – šilta (2700K) šviesa, padedanti pacientams nusiraminti ir greičiau gyti.
Operacinėse privaloma naudoti ne žemesnės kaip IP54/IP65 apsaugos klasės sandarius, lengvai valomus bei sterilizuojamus šviestuvus, pasižyminčius CRI ≥ 90 ir R9 ≥ 50 (tiksliai kraujo ir audinių spalvų analizei) bei bemirgėjimo (Flicker-Free) technologija.
